Wie man einen Kühlturm-Direktantriebsmotor auswählt

Ein Kühlturmventilator dreht sich mitunter nur mit wenigen hundert Umdrehungen pro Minute — aber das über tausende Betriebsstunden im Jahr. Genau diese Kombination aus niedriger Drehzahl, hohem Drehmoment und dauerhafter Belastung durch warme, feuchte Luft macht einen konventionellen Motor mit langer Welle und Winkelgetriebe im Betrieb teuer.

Diesen Antriebsstrang durch einen Direktantrieb zu ersetzen, klingt einfach. Mechanisch kann es das auch sein. Den Motor korrekt auszulegen ist der Teil, der Sorgfalt verlangt. Die Nennleistung des vorhandenen Asynchronmotors ist ein nützlicher Anhaltspunkt, reicht aber nicht aus. Ventilatordrehzahl, erforderliches Wellendrehmoment, Anlaufträgheit, Luftstrom über dem Motor, Umrichterfähigkeit und die vorhandene Nabengeometrie beeinflussen alle die endgültige Auswahl.

Dieser Leitfaden erläutert die Prüfungen, die Ingenieure vor der Auswahl eines Kühlturm-Direktantriebsmotors durchführen sollten, anhand der EMF SQMC-Baureihe als Referenz.

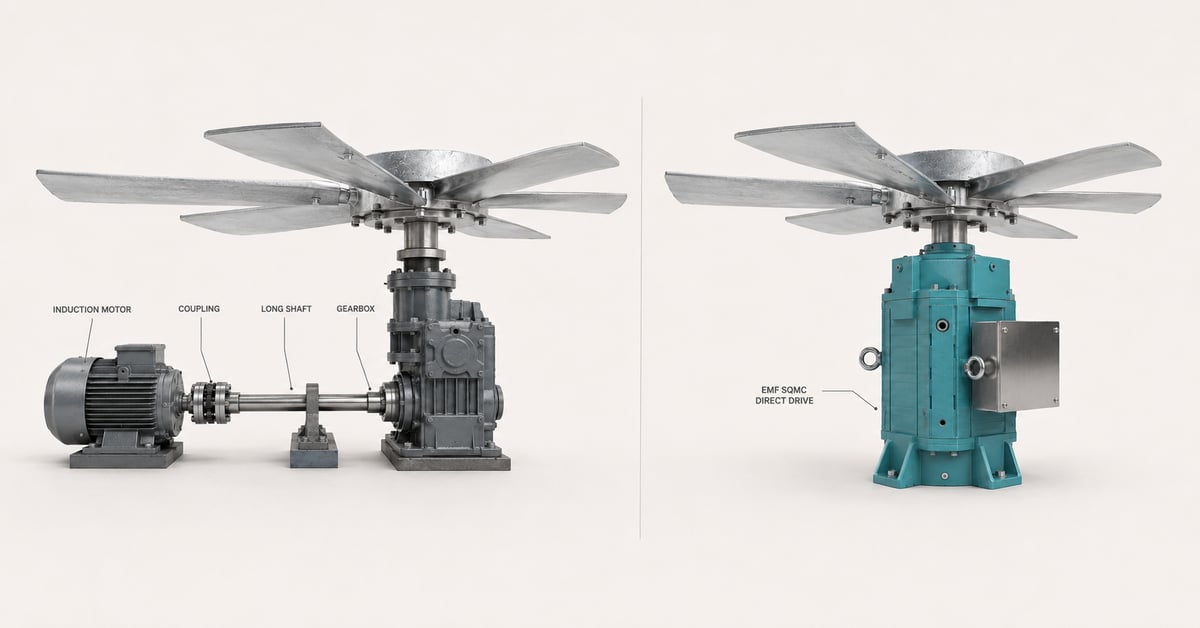

Der Antriebsstrang, den Sie ersetzen: Asynchronmotor, Kupplung, lange Welle und Getriebe gegenüber einem einzelnen SQMC-Motor an der Ventilatornabe.

Beginnen Sie beim Ventilator — nicht beim vorhandenen Motortypenschild

Die zuverlässigste Auslegung beginnt an der Ventilatorwelle. Zwei Betriebswerte sind zuerst entscheidend: die erforderliche Ventilatordrehzahl und das Drehmoment bei dieser Drehzahl. Die Nennleistung ergibt sich aus diesen Werten; sie sollte nicht der einzige Eingabewert sein.

Für rotierende Systeme gilt:

Leistung (kW) = Drehmoment (Nm) × Drehzahl (U/min) / 9.550

Benötigt ein Ventilator 1.700 Nm bei 200 U/min, liegt seine mechanische Leistung am Betriebspunkt bei etwa 35,6 kW. Im aktuellen SQMC-Katalog entspricht dieser Betriebspunkt dem SQMC200-500. Die Berechnung selbst ist einfach; die ingenieurtechnische Beurteilung liegt darin, zu bestätigen, dass 1.700 Nm tatsächlich die reale Dauerlast ist und dass Beschleunigung, Blattwinkel und Standortbedingungen berücksichtigt wurden.

Fünf Eingangsgrößen, die die Motorauswahl bestimmen

• Ventilator-Betriebsdrehzahl: Verwenden Sie den normalen Betriebsbereich, nicht nur die maximal zulässige Drehzahl.
• Kontinuierliches Wellendrehmoment: Vom Ventilatorhersteller einholen oder aus verifizierter Wellenleistung und Drehzahl berechnen.
• Anlauf- und Beschleunigungsanforderung: Große Ventilatoreinheiten haben eine erhebliche Trägheit. Beschleunigungszeit und verfügbaren Strom mit dem Umrichterlieferanten abstimmen.
• Umgebungs- und Installationsbedingungen: Temperatur, Höhe, Feuchtigkeit, Korrosionsbelastung und den tatsächlichen Luftstrom um den Motor prüfen.
• Mechanische Schnittstelle: Welle-, Flansch- oder Fußmontage, Nabenanbindung, Axiallast und statische Unterstützung vor Freigabe zur Fertigung bestätigen.

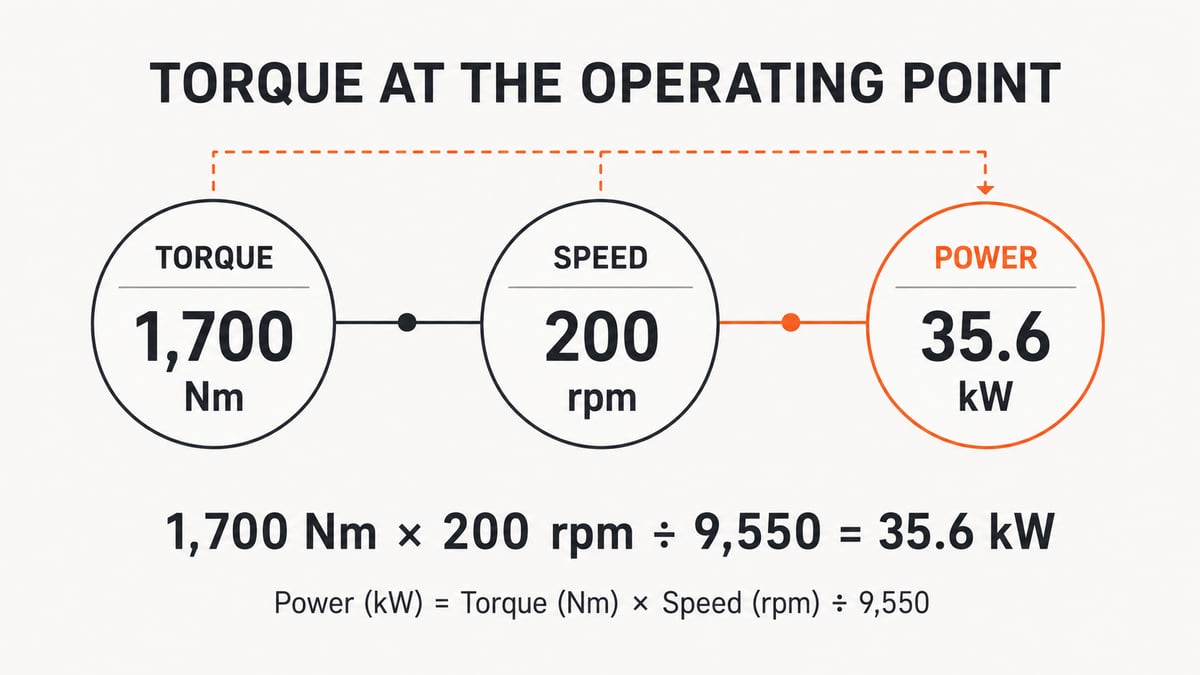

Drehmoment am Betriebspunkt: 1.700 Nm × 200 U/min ÷ 9.550 = 35,6 kW.

Was der Direktantrieb verändert

Ein konventioneller Kühlturm mit induziertem Luftstrom nutzt üblicherweise einen hochdrehenden Asynchronmotor außerhalb des Luftstroms, eine Kupplung, eine lange Antriebswelle und ein Winkelgetriebe am Ventilator. Jede Schnittstelle bringt Ausrichtungs-, Schmier-, Abdichtungs- oder Inspektionsaufwand mit sich. Der Direktantrieb entfernt die Übertragung vollständig und platziert einen langsam drehenden, hochdrehmomentigen Permanentmagnetmotor direkt am Ventilator.

Entscheidend ist nicht allein, dass weniger Bauteile übrig bleiben. Der Motor ist so ausgelegt, dass er mit Ventilatordrehzahl läuft. Mit 66 oder 88 Polen in der SQMC-Baureihe wird das Drehmoment erzeugt, ohne zunächst mit rund 1.500 U/min zu laufen und die Drehzahl anschließend mechanisch zu reduzieren.

SQMC-Leistungsbereich: die Tabelle nach Drehmoment und Drehzahl lesen

Die folgenden Katalogpunkte bei 200 U/min zeigen, warum zwei Motoren mit ähnlicher Baugröße nicht allein anhand von Kilowatt verglichen werden sollten. Vor der Bestellung den aktuellen Katalog und das projektspezifische Datenblatt bestätigen.

Referenzgrundlage: EMF Kühlturmmotor-Katalog CT0125EN001. Katalogwerte müssen gegen den erforderlichen Betriebspunkt und die auftragsspezifische Konfiguration geprüft werden.

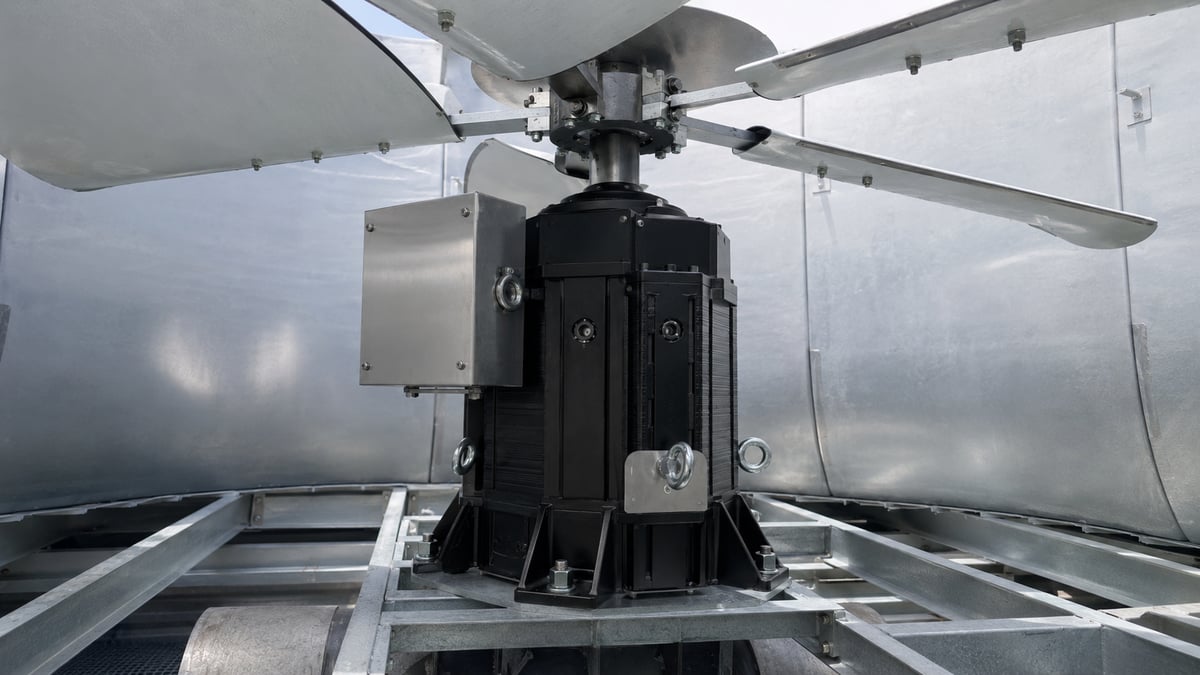

Ein EMF SQMC-Motor, direkt unter einer Ventilatornabe eines Kühlturms montiert.

Die Umrichteransteuerung ist Teil der Motorauswahl

Ein permanentmagneterregter Kühlturm-Direktantriebsmotor benötigt einen Umrichter; er ist kein Direktersatz für einen netzbetriebenen Asynchronmotor. Bestätigen Sie, dass der gewählte Umrichter die PM-Motorregelung unterstützt und dass das Inbetriebnahmeteam die Motordaten eingeben und die erforderliche Identifikations- oder Abgleichroutine durchführen kann.

Sensorlose Flussvektorregelung ist an einem Kühlturm attraktiv, da sie einen Encoder und ein Rückführkabel am Ventilatordeck vermeidet. Das bedeutet nicht, dass der Umrichter generisch ausgewählt werden kann. Prüfen Sie Stromwert, Schaltstrategie, Kabellänge, Schutzeinstellungen, Beschleunigungszeit und die Inbetriebnahmedaten des Motorherstellers als ein zusammenhängendes Paket.

Warum die Drehzahlregelung wichtig ist

Der Kühlbedarf ändert sich mit der Feuchtkugeltemperatur und der Prozesslast. Bei geometrisch ähnlichem Ventilatorbetrieb zeigen die Ventilator-Ähnlichkeitsgesetze, dass der Luftstrom näherungsweise mit der Drehzahl variiert, der Druck mit dem Quadrat der Drehzahl und die Leistung mit der dritten Potenz der Drehzahl. In der Praxis kann eine moderate Drehzahlreduzierung eine deutlich größere Reduzierung der Ventilatorleistung bewirken. Die tatsächliche Einsparung vor Ort hängt vom Betriebsprofil, der Regelstrategie, dem Ventilatorzustand und dem Wirkungsgrad des ersetzten Systems ab; sie sollte aus gemessenen Betriebsdaten modelliert werden statt als universeller Prozentsatz versprochen zu werden.

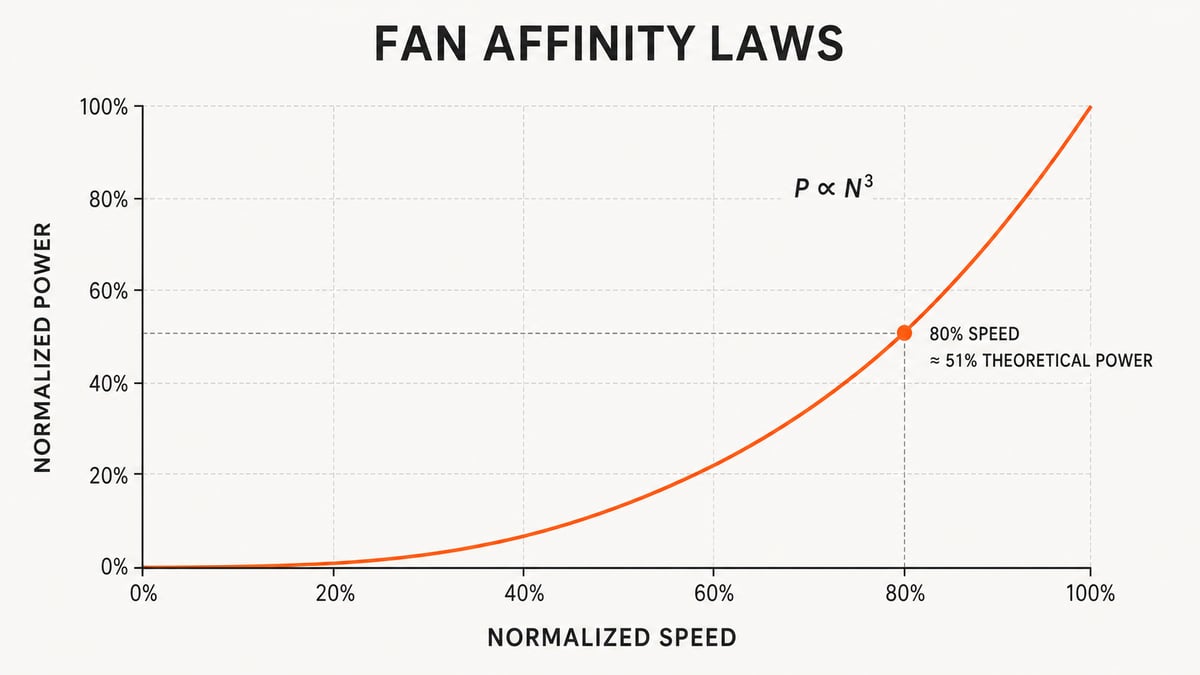

Ventilator-Ähnlichkeitsgesetze: Bei 80% Drehzahl liegt die theoretische Leistung bei etwa 51% der Volllastleistung.

Kann der vorhandene Kühlturm nachgerüstet werden?

Häufig ja — aber „nachrüstbereit" sollte niemals als „Maßprüfung optional" verstanden werden. Der Ausbau des alten Antriebsstrangs verändert sowohl die Anlagenkonfiguration als auch die Lasten, die die Turmstruktur trägt. Eine Standortbegehung sollte vor der Motorauswahl folgende Punkte klären:

• Verfügbarer Platz an der Ventilatornabe und Zugang zum Heben des neuen Motors.
• Nabenbohrung, Wellendurchmesser, Passfeder- oder Verriegelungsanordnung und Montagetoleranzen.
• Erforderliche Flansch- oder Fußmontageanordnung und Zustand der Tragstruktur.
• Ventilatorgewicht, Axialschub und alle externen Radiallasten, die auf die Lager übertragen werden.
• Kabelführung, Standort des Umrichters, Erdung und Schutzanforderungen.
• Luftgeschwindigkeit über dem Motor im gesamten vorgesehenen Drehzahlbereich.
• Ob Ventilatorauswuchtung, Blattwinkelkorrektur oder statische Instandsetzung im selben Stillstand erfolgen sollten.

Die Installationszeit variiert daher je nach Turmbauart, Zugänglichkeit und Umfang der Baumaßnahmen. Ein präziser Stillstandsplan sollte auf die Standortbegehung folgen; ein pauschales Versprechen von ein bis zwei Tagen ist keine solide Grundlage für die Beschaffung.

Umgebungsschutz: jede Schutzklasse einzeln lesen

Kühltürme verbinden Wasser, Feuchtigkeit, Behandlungschemikalien und an manchen Standorten salzhaltige Luft. Schutzart, Beschichtungssystem und thermische Auslegung adressieren unterschiedliche Risiken und sollten nicht als austauschbare Kennzeichnungen behandelt werden.

Wartung ändert sich; sie entfällt nicht

Der Direktantrieb eliminiert den Getriebeölkreislauf, die Ausrichtung der langen Welle und flexible Kupplungselemente. Das ist eine bedeutende Reduzierung geplanter Arbeiten in der Höhe. Die verbleibende Ausrüstung erfordert weiterhin eine festgelegte Inspektionsroutine: elektrische Anschlüsse, Befestigungselemente, Lagerzustand, Korrosion, Ventilatorwucht, Vibrationstrend und Kühlluftstrom.

Diese Unterscheidung ist wichtig. „Keine Getriebewartung" ist präzise und begründbar. „Wartungsfreier Kühlturm" ist es nicht.

Eine Beschaffungs-Checkliste, die Ingenieure tatsächlich nutzen können

• Erforderliches Dauerdrehmoment und Betriebsdrehzahlbereich angeben.
• Ventilatorträgheit, Blattdaten und die gewünschte Beschleunigungszeit übermitteln.
• Axialschub, externe Lasten und Nabenanbindungsmaße bestätigen.
• Umgebungstemperatur, Höhenlage, Luftstrom und korrosive Belastung dokumentieren.
• Montageform wählen und die konstruktive Schnittstellenzeichnung abstimmen.
• PM-kompatiblen Umrichter nach Stromwert und Regelfähigkeit wählen — nicht nur nach kW.
• Von der Anlagensteuerung geforderte Thermo- und Vibrationssignale definieren.
• Projektdatenblatt, Wirkungsgradkurve, Maßzeichnung und Inbetriebnahmeparameter anfordern.
• Lebenszykluskosten und gemessene jährliche Energie vergleichen — nicht nur den Anschaffungspreis.

Häufige Fragen

Benötigt ein Kühlturm-Direktantriebsmotor ein Getriebe?

Nein. Der hochpolige Permanentmagnetmotor ist so ausgelegt, dass er das erforderliche Drehmoment bei Ventilatordrehzahl erzeugt; ein drehzahlreduzierendes Getriebe ist daher nicht erforderlich.

Kann er direkt am Netz betrieben werden?

Nein. Ein PMSM-Direktantriebsmotor benötigt einen kompatiblen Umrichter. Ein Netzdirektstart ist nicht geeignet.

Kann ein vorhandener Kühlturm auf Direktantrieb umgerüstet werden?

Viele können das. Die Entscheidung hängt von Ventilatorlast, Nabengeometrie, Axiallast, Struktur, Zugänglichkeit und elektrischer Integration ab. Eine Standortbegehung sollte der endgültigen Auswahl vorausgehen.

Reicht IP65 für jeden Kühlturm aus?

IP65 betrifft die Schutzart. Korrosionskategorie, Beschichtungsbeständigkeit, chemische Belastung, Kabeleinführungen und Wartungsmethode müssen ebenfalls festgelegt werden.

Wie viel Energie wird eingespart?

Es gibt keinen einheitlichen Prozentsatz für jeden Turm. Die Einsparung ergibt sich aus dem Wegfall der Übertragungsverluste und, sofern das Betriebsprofil es zulässt, aus der Drehzahlregelung des Ventilators. Die belastbare Schätzung nutzt gemessene Referenzleistung und jährliche Betriebsstunden.

Bedeutet sensorlose Regelung, dass keine Inbetriebnahme erforderlich ist?

Nein. Sie entfernt den Encoder, nicht die Inbetriebnahmearbeit. Der Umrichter benötigt weiterhin die korrekten Motordaten, Schutzgrenzen und die Regelabstimmung.

Die Entscheidung in einem Satz

Wählen Sie einen Kühlturm-Direktantriebsmotor ausgehend vom tatsächlichen Drehmoment- und Drehzahlbedarf des Ventilators und bestätigen Sie anschließend mechanische Schnittstelle, Umgebung und Umrichter als ein technisches Gesamtsystem.

Vollständige SQMC-Kennlinien, Maßzeichnungen und verfügbare Optionen finden Sie auf der EMF Kühlturmmotor-Produktseite. Für eine Lebenszykluskosten-Betrachtung des konventionellen Antriebsstrangs siehe Warum das Getriebe der größte versteckte Kostenfaktor in Ihrem Kühlturm ist.

Sprechen Sie mit der EMF Anwendungstechnik

Teilen Sie uns Drehmoment, Drehzahl und Standortbedingungen Ihres Ventilators mit; das EMF Anwendungstechnik-Team bestätigt das passende SQMC-Modell, die Umrichterabstimmung und die mechanische Schnittstelle für Ihren Turm.
