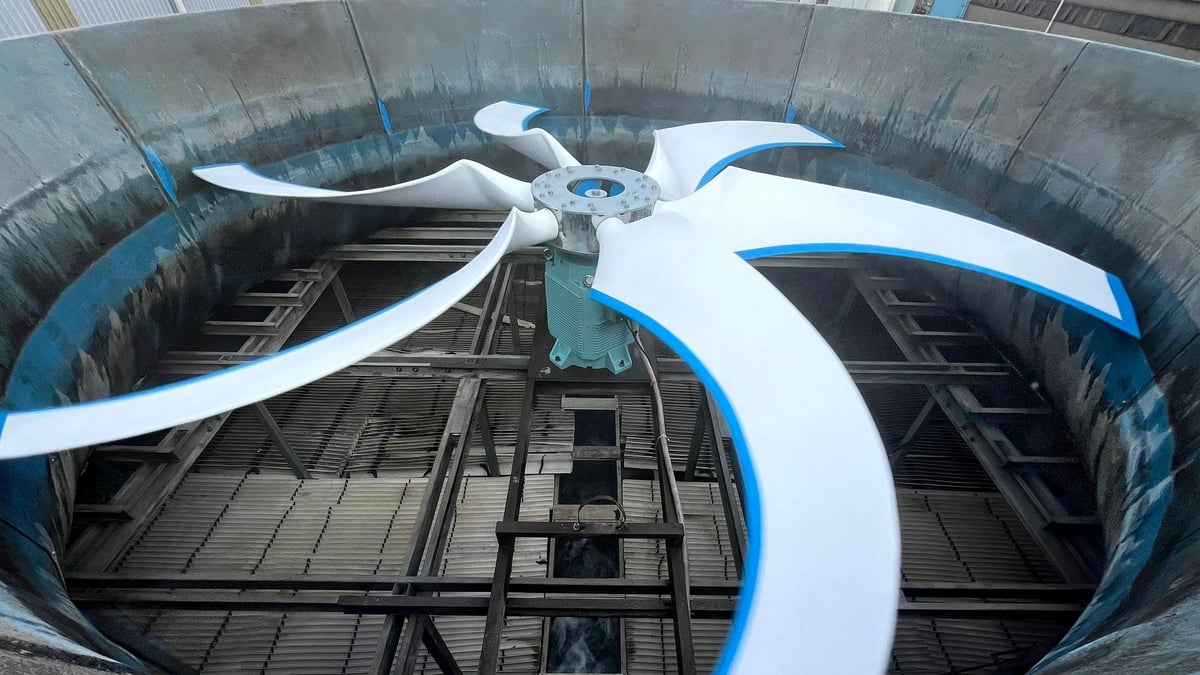

Ein Kühlturmmotor läuft typischerweise mehr als 10.000 Stunden pro Jahr
Dabei ist er dauerhaft Witterungseinflüssen wie hoher Luftfeuchtigkeit, Spritzwasser und kontinuierlichen Temperaturschwankungen ausgesetzt.
Unter diesen Bedingungen hat die Motorauswahl einen direkten Einfluss auf Zuverlässigkeit, Wartungsaufwand und Energieverbrauch. Dennoch werden Motoren in vielen Anlagen noch immer als Standardkomponenten spezifiziert – mit vermeidbaren Ausfällen und unnötigen Energieverlusten als Folge.
In der Praxis sind die meisten Ausfälle nicht zufällig. Sie lassen sich auf einige wenige, immer wiederkehrende Spezifikationsfehler zurückführen.
Warum Kühlturmmotoren ausfallen
Erfahrungen aus HLK-Anwendungen sowie industriellen Kühlprozessen zeigen, dass die meisten Ausfälle auf wenige wiederkehrende Ursachen zurückzuführen sind:
Unzureichende Schutzart (IP)
Motoren, die Spritzwasser ausgesetzt sind und nicht ausreichend abgedichtet werden, ermöglichen das Eindringen von Feuchtigkeit. Dies führt langfristig zu einer Verschlechterung der Isolierung und zu Korrosion im Inneren des Motors.
Zu niedrige Isolationsklasse
Kühlturmmotoren arbeiten häufig unter Dauerlast und sind saisonalen Temperaturschwankungen ausgesetzt.
Eine Isolierung der Klasse B bietet bei anspruchsvollen Kühlturmanwendungen häufig nur begrenzte thermische Reserven. In der Praxis werden daher meist Motoren mit Isolationsklasse F eingesetzt, die zusätzliche Sicherheitsreserven für Dauerbetrieb und ungünstige Umgebungsbedingungen bieten.
Unterdimensionierung
Motoren, die dauerhaft nahe ihrer Nennlast betrieben werden, sind einer erhöhten thermischen Belastung ausgesetzt. Dies reduziert sowohl die Effizienz als auch die Lebensdauer des Motors.
Lagerbelastung durch Kondensation
Temperaturschwankungen verursachen im Motorinneren wiederkehrende Feuchtigkeitszyklen („thermisches Atmen“). Dadurch wird das Schmiermittel beeinträchtigt und der Lagerverschleiß beschleunigt.
IP-Schutzarten für Kühlturmanwendungen
Die Schutzart (IP – Ingress Protection) beschreibt gemäß IEC 60529 den Schutz gegen das Eindringen von Staub und Wasser.
Für Kühlturmanwendungen gelten folgende Empfehlungen:
- IP55 → Mindestanforderung für den Außeneinsatz
- IP56 → Empfohlen bei direkter Spritzwasserbelastung
Niedrigere Schutzarten, insbesondere offene Bauformen, sind für feuchte Umgebungen mit Spritzwasser nicht geeignet.
Motorgehäuse und Bauformen
Die Gehäuseausführung bestimmt, wie der Motor mit seiner Umgebung interagiert.
TEFC (Totally Enclosed Fan Cooled)
Das Motorgehäuse ist gegenüber der Umgebung geschlossen. Die Kühlung erfolgt über einen außenliegenden Lüfter, der die Gehäuseoberfläche anströmt.
TEAO (Totally Enclosed Air Over)
Geeignet nur dann, wenn der Motor direkt im Luftstrom installiert ist.
ODP (Open Drip Proof)
Für Kühlturmanwendungen aufgrund der hohen Feuchtigkeits- und Spritzwasserbelastung nicht geeignet.
In den meisten Anwendungen stellt ein TEFC-Motor mit geeigneter IP-Schutzart die robusteste und zuverlässigste Lösung dar.
Wirkungsgradklassen und Betriebskosten
Der Motorwirkungsgrad hat einen direkten Einfluss auf den langfristigen Energieverbrauch.
Gemäß den IEC-Normen werden folgende Effizienzklassen unterschieden:
- IE2 → Noch weit verbreitet, für neue Anlagen nicht zugelassen
- IE3 → Aktueller Standard in vielen Märkten bis 75 kW und über 200 kW Motoren
- IE4 → Hocheffizienzklasse, häufig mit fortschrittlichen Motortechnologien realisiert (Standard für Motoren ab 75 kW bis 200 kW)
- IE5 → Ultra-Premium-Effizienz, meist durch Permanentmagnet- oder Synchronreluktanzmotoren erreicht
Bei kontinuierlichem Betrieb summieren sich selbst kleine Wirkungsgradunterschiede zu erheblichen Energieeinsparungen.
Beispiel
Ein 55 kW-Motor, der ganzjährig in Betrieb ist, kann durch den Wechsel von IE2 auf IE3 jährlich etwa 6.000 bis 6.800 kWh Energie einsparen.
Effizienzklassen wie IE4 oder IE5 ermöglichen zusätzliche Einsparungen, insbesondere bei Anwendungen mit sehr hohen Betriebsstunden.
Über die gesamte Lebensdauer eines Motors übersteigen die Energiekosten die Anschaffungskosten in der Regel um ein Vielfaches. Daher sollte die Wahl der Effizienzklasse nicht als reine Investitionsentscheidung, sondern als Entscheidung über die gesamten Lebenszykluskosten betrachtet werden.
Dimensionierung von Kühlturmmotoren
Die Auslegung eines Kühlturmmotors sollte auf den tatsächlichen Betriebsbedingungen basieren und nicht ausschließlich auf Nennwerten.
Ein vereinfachter Ansatz lautet:
Motorleistung = Ventilatorleistung / (Ventilatorwirkungsgrad x Antriebswirkungsgrad)
Die erforderliche Motorleistung ergibt sich aus dem Luftleistungsbedarf des Ventilators unter Berücksichtigung der Wirkungsgrade von Ventilator, Antriebskomponenten und gegebenenfalls Getriebe.
Dabei sind folgende Faktoren besonders zu berücksichtigen:
- Realistische Annahmen zum Ventilatorwirkungsgrad
- Saisonale Lastschwankungen
- Sicherheitsreserven für den Dauerbetrieb
Eine Unterdimensionierung führt zu Überhitzung und verkürzter Lebensdauer. Eine Überdimensionierung kann hingegen die Effizienz im Teillastbetrieb reduzieren.
Betrieb mit Festdrehzahl oder Frequenzumrichter (VFD)
Der Kühlbedarf eines Kühlturms variiert in Abhängigkeit von den Umgebungsbedingungen. Ein Motor mit fester Drehzahl kann auf diese Veränderungen nicht reagieren.
Der Einsatz eines Frequenzumrichters (VFD – Variable Frequency Drive) ermöglicht:
- Drehzahlanpassung entsprechend dem tatsächlichen Bedarf
- Reduzierung des Energieverbrauchs im Teillastbetrieb
- Optimierte Regelung der Kühlleistung
In vielen Anlagen kann der Energieverbrauch während Phasen geringer Last um 30–50 % reduziert werden. Aufgrund der Ventilator-Affinitätsgesetze sinkt die Leistungsaufnahme annähernd mit der dritten Potenz der Drehzahl. Bereits geringe Drehzahlreduzierungen können daher erhebliche Energieeinsparungen bewirken.
Motoren, die mit Frequenzumrichtern betrieben werden, sollten für den Umrichterbetrieb ausgelegt sein und die Anforderungen der IEC 60034-25 erfüllen.
Auswahl der Isolationsklasse
Die Umgebungsbedingungen bestimmen die erforderliche thermische Belastbarkeit der Motorisolierung.
- Klasse F (155 °C) → Standard für die meisten Außenanwendungen
- Klasse H (180 °C) → Empfohlen für hohe Umgebungstemperaturen oder besonders anspruchsvolle Betriebsbedingungen
Höhere Isolationsklassen bieten zusätzliche thermische Reserven und tragen zur Verlängerung der Motorlebensdauer bei.
Anforderungen an die Lagerausführung
Lager gehören zu den häufigsten Ausfallursachen bei Kühlturmmotoren.
Ein wesentlicher Einflussfaktor ist die im Motorinneren entstehende Kondensation infolge wiederholter Temperaturwechsel.
Wichtige Auslegungskriterien sind:
- Abgedichtete oder nachschmierbare Lager
- Korrosionsbeständige Lagerausführungen
- Ausreichende Axiallastaufnahme bei vertikalen Wellen
Insbesondere bei vertikal montierten Kühlturmventilatoren ist eine geeignete Auslegung der Axiallager von entscheidender Bedeutung.
Installation und Wartung
Bewährte Praxisempfehlungen umfassen:
- Auswahl der korrekten Bauform (z. B. B3, B5 oder V1)
- Jährliche Überprüfung von Isolationswiderstand und Schwingungsverhalten
- Regelmäßige Kontrolle des Lagerzustands
- Dokumentation von Temperatur- und Vibrationswerten
Früher wurde häufig folgende Faustregel verwendet:
Isolationswiderstand < 1 MΩ (Prüfspannung 500 V)
Heute gilt jedoch, dass die Beurteilung des Isolationszustands nicht allein anhand eines festen Grenzwerts erfolgen sollte. Ein deutlich sinkender Isolationswiderstand kann auf Feuchtigkeitseintritt, Verschmutzung oder eine Alterung der Wicklungsisolierung hindeuten. Die Bewertung sollte unter Berücksichtigung von Motorspannung, Temperatur, Messverfahren und den einschlägigen Normen erfolgen.
Betrachtung des Gesamtsystems
Die Leistungsfähigkeit eines Motors sollte stets im Zusammenhang mit dem gesamten Antriebssystem bewertet werden.
In verschiedenen Anwendungen führte die Umstellung von getriebegetriebenen Systemen auf Direktantriebslösungen zu:
- Reduzierten mechanischen Verlusten
- Niedrigeren Vibrationswerten
- Wegfall von Schmier- und Getriebewartung
So wurde in einer industriellen Anwendung beispielsweise der mit Energieanalyser gemessene Leistungsbedarf von 75 kW bis auf 33,6 kW reduziert, während die erforderliche Luftleistung unverändert erhalten blieb.
Die wichtigsten Auswahlkriterien auf einen Blick
Die Auswahl eines Kühlturmmotors ist eine mehrdimensionale ingenieurtechnische Aufgabe.
Zu den entscheidenden Auswahlkriterien gehören:
- Schutzart (IP)
- Isolationsklasse
- Wirkungsgradklasse
- Korrekte Dimensionierung
- Lagerausführung
Werden diese Parameter an die tatsächlichen Betriebsbedingungen angepasst, können Kühlturmmotoren eine lange Lebensdauer sowie einen zuverlässigen und energieeffizienten Betrieb erreichen.
Fehler bei der Spezifikation – insbesondere hinsichtlich Schutzart und Dimensionierung – führen dagegen häufig zu vorzeitigem Verschleiß, ungeplanten Stillständen und erhöhten Betriebskosten.
