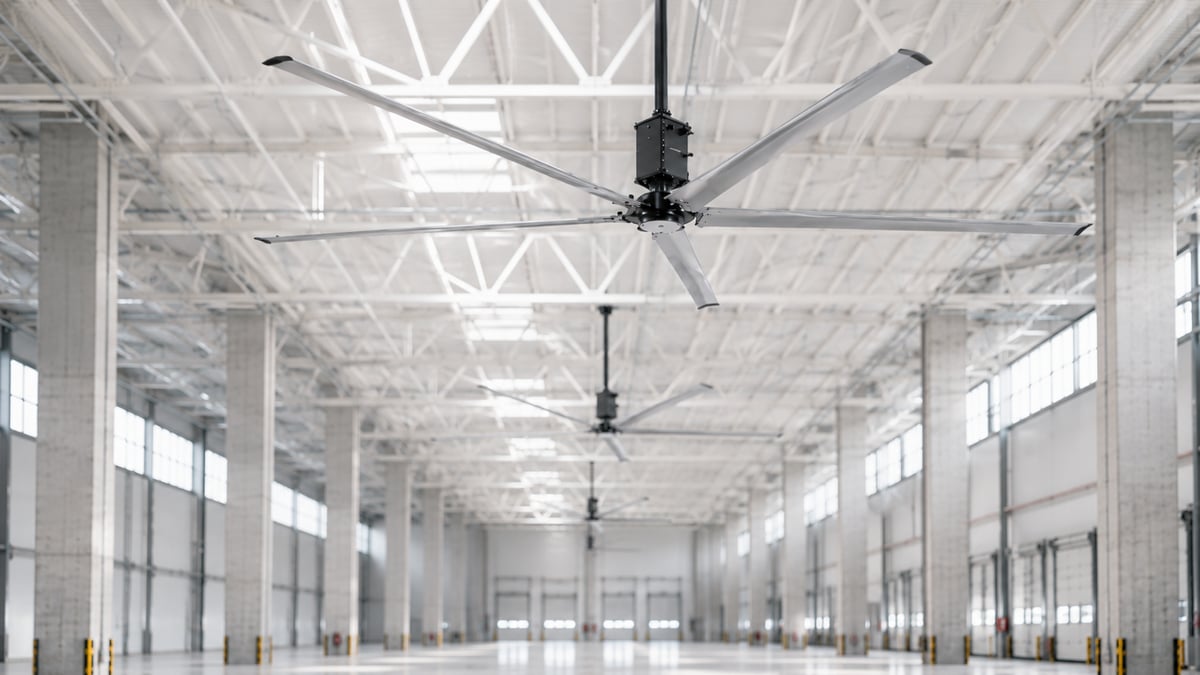

Ein moderner HVLS (High Volume Low Speed) Lüfter wird anhand von drei Zahlen beurteilt: Wie viel Luft er bewegt, wie viel Energie er zieht und wie oft jemand eine Hebebühne besteigt, um ihn zu bedienen. Die einzige Design-Wahl, die alle drei entscheidet, ist, ob der Lüfter ein Getriebe hat — oder ein Direktantrieb HVLS-Ventilatoren Motor drehen die Flügel. Diese Unterscheidung ist der ganze Artikel.
Direktantrieb HVLS-Ventilatoren verwenden einen permanenten Magnetmotor, der direkt an die Lüfternabe geschraubt wird. Kein Reduktionsgetriebe. Kein Gurt. Weniger bewegliche Teile, weniger Wärme, weniger Lärm und ein Serviceintervall, das in Jahren — nicht Monaten gemessen wird.
Für einen Facility Manager in einem US-Verteilzentrum, einen Werksingenieur in Stuttgart, einen Spec-Käufer in Chennai oder einen Hafenbetrieb führen in Singapur sieht der Trade-off gleich aus. Das Gebäude ist groß, die Decke ist hoch, die Ventilatoren laufen jahrelang, und jede Kilowattstunde und jeder Serviceruf zeigt sich auf der P&L. Dieses Stück geht durch, was sich direkt auf dem Motorniveau ändert, und wo eine EMF Motor HVLS Plattform passt.
Welches Problem der Direktantrieb löst
Herkömmliche HVLS-Ventilatoren leihen sich ihren Antrieb von gewöhnlichen Induktionsmaschinen: ein Hochgeschwindigkeitsmotor dreht bei 900– 1.500 RPM, reduziert durch ein Rechtswinkelgetriebe auf 10–60 RPM die Flügel tatsächlich benötigen. Es funktioniert. Es bringt auch jedes Problem, das Sie von einem Getriebeverkleinerer erwarten würden, der kontinuierlich in einem heißen Deckenraum läuft.
Das Getriebe ist der Ausfallpunkt. Getriebeöl oxidiert. Dichtungen weinen. Unter ständiger Dienst in einem 40–50°C Deckenzone, Viskosität Drifts und Verschleiß beschleunigt. Jeder dieser Service ruft einen Aufzug, einen Techniker und Ausfallzeiten auf dem Ventilator.
Direktantrieb entfernt die gesamte Kette. Nichts zu schmieren. Nichts zu ausrichten. Nichts zu ersetzen zwischen dem Motorrotor und der Lüfternabe.
Getriebebetriebener HVLS-Lüfter
- Motor + Winkelverkleinerer + Kupplung
- Zahnradöl ändert sich nach einem Zeitplan
- Übertragungsverluste durch den Getriebezug
- Schallgetriebe im Deckenbereich jammern
- Ausfallanfällig unter Dauerbetrieb und hoher Umgebungstemperatur
EMF-Direktantrieb HVLS-Motor
- Permanentmagnetmotor mit Verschraubung an die Lüfternabe
- Kein Öl, kein Verschleiß, keine Kupplung
- Bis zu 92 % Motoreffizienz bei geringer Drehzahl
- Unter 40 dB — Einzelhandel-Raum leise
- konstruiert für den Dauerbetrieb bei 50&Deg;C Umgebung
Was „Direktantrieb“ beim Motor tatsächlich bedeutet
Ein EMF HVLS Motor ist eine permanente Magnet-Synonymmaschine mit hoher Polzahl. Diese Konstruktion ermöglicht es dem Motor, kontinuierliches Drehmoment bei 10&ndash zu produzieren;60 RPM ohne ein Getriebe, um die Drehzahl für Drehmoment zu tauschen.
Da sich der Rotor mit Lüftergeschwindigkeit — nicht Getriebe-Eingangsgeschwindigkeit — die Frequenz, die der Antrieb wechseln muss, niedrig ist, bleiben die Eisenverluste niedrig und der Motor bleibt kühl. Kombiniert mit sensorloser Steuerung (kein Encoder in einer staubigen, hochschwingenden Deckenumgebung), ergibt sich ein Drive-and-Motor-Paket, das wirklich installiert und verdichtet wird.
Nichts ist hier exotisch. Direktantrieb PM-Motoren sind die gleiche Architektur EMF verwendet in Drehmomentmotoren für die Zugsteuerung von Wickler In einem HVLS-Lüfter verschieben sich die Prioritäten — sehr niedrige Geschwindigkeit, große aerodynamische Belastung, jahrzehntelange Dauerlast — aber der Grund, getriebelos zu gehen, ist derselbe. Weniger Komponenten im Lastweg bedeuten weniger Dinge, die driften, verschleißen oder scheitern können.
Drehzahlregelung passend zum Gebäude
Ein HVLS-Lüfter ist kein Zweiganggerät. Die Belegung bewegt sich durch den Tag, die Docktüren öffnen sich, Gabelstapler erwärmen die Gänge und die Nachmittagssonne stapelt Wärme an der Dachlinie. Der Direktantriebsmotorpaart mit einem integrierten Servoregler, der die Lüftergeschwindigkeit kontinuierlich über das 10–80-RPM-Fenster, angetrieben durch Temperatur, Belegung oder ein Gebäudemanagementsignal, anpasst.
Da der Antrieb eine stromarme Last direkt gekoppelt hat, kein Getriebe, keine lange Welle — Drehzahlwechsel sind glatt und nahezu silent. Überspannung, Überstrom und Wärmeschutz sind in den Regler eingebaut, so dass ein Brownout oder ein gedämpfter Lüfter nicht in eine verbrannte Wicklung kaskadiert. In der Praxis sieht das so aus, wie Installation und Vergessen auf einem realen Anlagenplan: ein BMS-Tag pro Zone, ein Sollwert, kein manuelles Eingreifen.
Die Zahlen, die wichtig sind
Ein einzelner 7,3-Meter-Direktantrieb HVLS-Lüfter kann 800– 1.500 m² Boden während der Zeichnung 0,8– 1,5 kW. Das ist ein Motor, bei der Leistung einer Büro-Espresso-Maschine, die Arbeit von 10–20 traditionellen High-Speed-Pedestal oder Säulenventilatoren.
Die mittlere Zahl ist die, die es wert ist, anzuhalten. Ein rechtwinkliges Schnecken- oder Kegelgetriebe, das kontinuierlich in einer heißen Deckenzone läuft, gibt 15–25% der Wellenleistung zu Reibung und Wärme, abhängig von Bühnenzahl und Schmierstoffzustand. Direktantrieb entfernt diese Verlustkategorie vollständig — es ist ein Mechanismus, keine Marketing-Figur.
Zwei Effekte zweiter Ordnung sind in der Regel wichtiger als die direkte Lüfterrechnung. Im Sommer verschiebt die low-velocity Luftbewegung über die Haut die wahrgenommene Temperatur — der erhöhte Luftgeschwindigkeit Kühleffekt, den ASHRAE Standard 55 formalisiert. EMF HVLS Motor ProduktseiteDie Insassen können sich bis zu 8°C-Kühler bei gleicher Lufttemperatur fühlen, wodurch die Anlagenmanager den Thermostat-Satzpunkt ohne Beschwerden erhöhen können. Im Winter entgleitet derselbe Lüfter bei niedriger Drehzahl die an der Decke gefangene warme Luft und drückt sie nach unten — nach der gleichen EMF-Produktspezifikation zurück, wodurch die Heizlasten in hohen Räumen um bis zu 30 % reduziert werden.
Keines dieser Einsparungen taucht in einem Fan-Spezifikationsblatt auf, sie erscheinen auf der HLK-Rechnung.
Ein EMF-HVLS-Motor auf einen Blick
| RECHTSSACHE | EMF HVLS Motor |
|---|---|
| Architektur | Permanentmagnet synchron, direkter Antrieb |
| Kompatibler Lüfterdurchmesser | 3 – 7.3 m |
| Betriebsgeschwindigkeit | 10 – 80 U/min |
| Motoreffizienz | Bis zu 92 % |
| Umgebungsberechtigung | Bis zu 50°C |
| Versorgungsspannung | 220 – 400 V (einmotorige Plattform) |
| Kontrolle | Sensorlose PM — kein Encoder |
| Lärm | Unter 40 dB |
| Getriebe/Gürtel | Keine |
| Lebensdauer | 20+ Jahre kontinuierlich |
Jeder Wert oben ist von der Produktseite oder dem HVLS Motor Katalog auf /de/Produkte/hvls-motor.
Die 220–400 V-Reihe ist kein kleiner Punkt. Eine einzige Motor-SKU, die auf der lokalen Versorgung in Detroit, Duisburg, Coimbatore oder Tuas läuft, entfernt eine stockende Kopfschmerzen für den Ventilator OEM und eine Spezifität für den Endbenutzer Elektro-Designer. Eine Motorfamilie, ein Ersatzteil, ein Verdrahtungsdiagramm.
Wo HVLS-Ventilatoren mit Direktantrieb besonders sinnvoll sind
Das Käuferprofil ist bemerkenswert einheitlich über Märkte hinweg, auch wenn das Gebäude nicht vorhanden ist.
US-Vertriebszentren und 3PL-Lagerhäuser. Die Deckenhöhen von 12–15 m, Tausende von Quadratmetern pro Zone, HLK, die kämpft, um das besetzte untere Drittel des Raumes zu dienen. Ein Gitter von Direktantrieb HVLS-Ventilatoren enttarnt den Stapel und lässt die HLK in einem schmaleren Band arbeiten. Der getriebelose Motor zählt hier, weil eine Flotte von 12–40 Fans, die zwei Schichten pro Tag laufen, ist eine Menge von Getriebeölwechseln über 20 Jahre.
Deutsche Fertigungshallen. Die Käuferpriorität ist gemessene Effizienz und saubere Dokumentation. Ein Motor mit einer angegebenen Effizienzzahl, einer angegebenen Umgebungsklasse und keinem Verbrauchsmaterial ist leichter zu verteidigen und leichter in einen Energiemanagementbericht ISO 50001 einzuspeisen.
Indische Fabriken und Logistikparks. Kontinuierliche 40–45°C-Deckentemperaturen im Sommer und nicht immer gütiges Netzangebot. Motor mit 50°C-Umgebung mit 220‐400 V-Weitspannungsplattform ist wirklich nutzbar, nicht nur kontingentierbar. Der geräuscharme Boden hält den Ventilator in Mischbausteinen mit angrenzenden Büros praktikabel.
Singapur Häfen, Lagerhäuser und MRT-Depots. Dauerbetrieb, hohe Luftfeuchtigkeit, enge Lärmregulierungen in der Nähe von Wohngebieten. Getriebelose Architektur entfernt die akustische Signatur, die herkömmliche HVLS-Ventilatoren weggibt.
Verschiedene Märkte, der gleiche Grund, um Direktantrieb zu wählen: Der Motor ist der Teil des Ventilators, der nie schläft, und alles, was Sie auf Getrieben sparen, fließt für das Leben des Gebäudes.
Was Ingenieure normalerweise fragen
Braucht ein Direktantrieb HVLS Motor wirklich keine Wartung?
Effektiv ja. Kein Getriebe bedeutet kein Öl zu wechseln und keine Zahnräder zu tragen. Empfohlener Service ist regelmäßige Sichtprüfung und Außenreinigung; versiegelte Lager und bürstenlose PM-Konstruktion entfernen die üblichen Ausfallpunkte. Typische Lebensdauer übersteigt 20 Jahre Dauerbetrieb.
Wie dimensioniere ich den Motor auf den Lüfterdurchmesser?
EMF HVLS Motoren decken Lüfterdurchmesser von 3 bis 7,3 m über ein 10–80 RPM Bedienfenster ab. Sizing wird durch die Lüfterblattgeometrie, das Ziel CFM bei Designgeschwindigkeit und das Umgebungs-Duty-Profil — gemeinsam betrieben und wir spezifizieren den passenden Motor.
Kann es den ganzen Tag in einer 45–50°C-Deckenzone laufen?
Ja. Der Motor ist für den Dauerbetrieb bis zu 50°C-Umgebung, das Design-Gehäuse für indische Sommer, Middle Eastern Lagerhallen und unkonditionierte Metall-gekleidete Hallen überall.
Brauche ich einen Encoder oder Feedback-Gerät?
Nein. Der Motor ist optimiert für sensorlose PM-Steuerung — der Antrieb verfolgt Rotorposition von Motorklemmensignalen. Das entfernt ein zerbrechliches Gerät von einem vibrationslastigen Einbauort.
Kann ein Motor SKU 220 V und 400 V Seiten abdecken?
Ja. Die Breitspannungsplattform (220–400 V) bedeutet die gleichen Motorschiffe in die USA, die EU, Indien und Südostasien ohne eine spannungsspezifische Variante.
Antwort: EMF Motor Application Engineering.
Das verwandte Thema: Kühltürme
Wenn HVLS-Ventilatoren die Fallstudie für Direktantrieb mit geringer Geschwindigkeit sind, Getriebelose Kühlturmmotoren sind die Fallstudie für Direktantrieb bei geringer Geschwindigkeit bei schlechterem Wetter. Das technische Argument ist das gleiche — entfernen Sie das Getriebe aus einem Ventilator, der 24/7 läuft in einem heißen, nassen Ort und die Wartungslinie verschwindet. Es lohnt sich, einen Blick für jedes Team der Anlage bereits unter Berücksichtigung einer HVLS-Nachrüstung; die Payback-Logik ist das gleiche Gebäude, ein Deck bis.
Die wichtigsten Erkenntnisse
Direktantrieb HVLS-Ventilatoren ersetzen das Getriebe, den Riemen und die Serviceleiter durch einen Permanentmagnetmotor. Hier kommen die Energieeinsparungen, der geräuscharme Boden und die 20-jährige Lebensdauer zum Einsatz.
