Dişlisiz Asansör Motoru

Dişlisiz asansör motoru, çekiş kasnağını herhangi bir dişli kutusu olmadan doğrudan tahrik eden bir kalıcı mıknatıslı senkron motordur (PMSM). Motor, düşük hızda yüksek tork üreterek kasnağı döndürür ve herhangi bir ara mekanik aktarma organı olmadan asansör halatlarını hareket ettirir. Bu sayede, geleneksel dişlili çekiş makinelerine kıyasla daha yüksek verimlilik, daha yumuşak sürüş kalitesi, daha düşük gürültü ve önemli ölçüde azaltılmış bakım ihtiyacı elde edilir.

Dişlisiz asansör motoru, rotorda kalıcı mıknatıslar ve statorda elektromanyetik bobinler kullanır. Alternatif akım stator sargılarından geçtiğinde, dönen bir manyetik alan oluşturur. Rotordaki kalıcı mıknatıslar bu alanı senkron olarak takip ederek dönüş hareketi üretir. Traksiyon kasnağı doğrudan rotor mili üzerine monte edilir; böylece motor ile kasnak arasında dişli kutusu, kayış veya kaplin bulunmaz — enerji minimum kayıpla aktarılır.

Dişlisiz motorlar, dişlili sistemlere kıyasla %50'ye varan daha yüksek enerji verimliliği sunar ve motor verimliliği %95'in üzerindedir. Dişli yağını, dişli aşınmasını ve dişli kutusu hizalamasını ortadan kaldırırlar; bunlar dişlili makinelerin en fazla bakım gerektiren yönleridir. Gürültü seviyeleri 45 dB kadar düşük değerlere iner, bu da onları konut binaları için uygun hale getirir. Kompakt boyut, makine dairesiz (MRL) kurulumlara olanak tanıyarak değerli bina alanından tasarruf sağlar.

MRL (Makine Dairesiz) asansör, tahrik sistemini binanın üzerinde ayrı bir makine dairesi yerine asansör kuyusunun içine yerleştirir. Bu yalnızca kompakt dişlisiz motorlarla mümkündür — geleneksel dişli çarklı makineler bunun için çok büyüktür. MRL asansörler, makine dairesini ortadan kaldırarak inşaat maliyetlerinden tasarruf sağlar, hidrolik sistemlere kıyasla %70–80 daha az enerji tüketir ve artık yeni konut ve orta katlı ticari binalar için standart haline gelmiştir.

Dişlisiz kalıcı mıknatıslı asansör motorları, dişli asenkron motor sistemlerinin %70–85 aralığındaki verimliliğine kıyasla %93–95 elektriksel verimlilik elde eder. Frenleme enerjisini bina şebekesine geri besleyen rejeneratif sürücülerle birleştirildiğinde, dişlisiz bir asansör sistemi VDI 4707 A-sınıfı enerji derecelendirmesine ulaşabilir — asansörler için en yüksek enerji verimliliği sınıflandırması. Bu durum, geleneksel dişlili sistemlere kıyasla asansör enerji tüketimini %30–50 oranında azaltır.

Yüksek kutup sayısı (EMF SQML motorlarda 66-88 kutup), motor kontrolörü için daha geniş bir frekans aralığı sağlayarak düşük hızlarda son derece yumuşak tork iletimi sunar. Bu durum doğrudan daha iyi sürüş konforu, azaltılmış titreşim ve hassas kat hizalaması olarak yansır. EMF 66 kutuplu motorlar, geleneksel 16 kutuplu motorlara kıyasla 4,125 kat daha geniş frekans aralığı sunarak sürücü sistemine asansör hareketi üzerinde çok daha ince bir kontrol imkânı tanır.

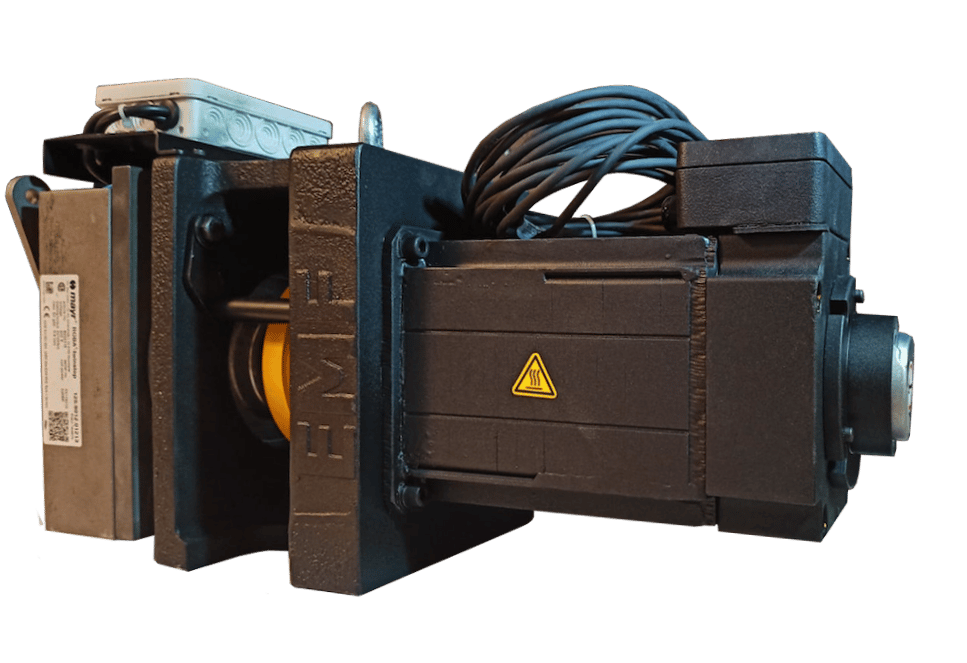

EMF SQML dişlisiz asansör motorları, 320 ile 2.000 kg arasındaki taşıma kapasitelerini ve 0,5 ile 4 m/s arasındaki hareket hızlarını kapsar. Ürün serisi, 20 ile 88 kutup arasındaki modelleri, güvenlik için çift disk fren sistemini ve hem 230V hem de 400V konfigürasyonları içermektedir. Yalnızca 205 mm genişliğinde ve 65 kg ağırlığındaki kompakt SQML73 modeli, sınıfının en küçük dişlisiz asansör motorlarından biridir ve kuyu alanının kısıtlı olduğu MRL kurulumları için idealdir.

Dişlisiz asansör motorları, dişlili sistemlere kıyasla önemli ölçüde daha az bakım gerektirir. Değiştirilmesi gereken dişli kutusu yağı, aşınacak dişliler veya ayarlanması gereken kayış gerginliği yoktur. Bakım, periyodik fren kontrolü, rulman kontrolleri ve elektrik bağlantı doğrulaması ile sınırlıdır. Bu durum, asansör kesinti sürelerini azaltır ve 20–25 yıllık tipik asansör yaşam döngüsü boyunca toplam sahip olma maliyetini düşürür.

Evet. Dişlisiz motorlar, eskiyen dişlili çekiş makinelerinin yerine geçmek amacıyla asansör modernizasyonunda yaygın olarak kullanılmaktadır. EMF SQML motorları, minimum yapısal değişiklikle mevcut kuyulara uyacak şekilde tasarlanmıştır. Dişlisiz teknolojiyle modernizasyon, tipik olarak %30–50 enerji tasarrufu, geliştirilmiş sürüş konforu, azaltılmış gürültü ve güncel güvenlik ile enerji standartlarına uyum sağlar — bu da genellikle binanın yeşil bina sertifikaları almasına olanak tanır.

Hidrolik asansörler, kabini hareket ettirmek için bir yağ pompası ve silindir kullanırken, dişlisiz çekişli asansörler bir motor ve halatlar kullanır. Dişlisiz sistemler %70–80 daha fazla enerji verimliliğine sahiptir, daha yüksek hızlarda çalışır, daha büyük yüksekliklere ulaşır ve daha az gürültü üretir. Hidrolik sistemler bir makine dairesi, yağ deposu ve periyodik yağ değişimleri gerektirir. Yeni kurulumlar için, kalıcı mıknatıslı motorlara sahip dişlisiz çekiş sistemleri, 3–4 kattan yüksek binalarda sektör standardıdır.
